一、 工程概述
本无线对讲系统方案的中心要点是无线对讲机通讯覆盖，它将在本项目区域核定范围内的地上及地下实现快速、简便、灵活机动的通讯，是用户方在管理、消防、保安、保洁、收银、工程维修等部门必备的无线通讯系统。
无线对讲系统对于高档写字楼，公寓，酒店等综合性建筑群的安全保卫，设备维护，物业管理等各项管理工作带来极大的便利。
也正因为如此，在目前新建，扩建和改建建筑与建筑群的智能化设计标准中将无线对讲系统列为重要的子系统，并作为智能建筑高等级评定不可缺少的条件之一。
本无线对讲系统技术方案对现有需求进行详细、深入地归纳、整理和分析。在此基础上，根据现有无线对讲系统具有的功能、特点，在确保满足用户需求的同时尽可能地挖掘和发挥无线对讲系统的特点和优势，使本系统不仅能够满足这一特定用户的特殊需求。基于上述目的，本解决方案在分析和比较了多个设计预案之后，提出了一个简单、可靠、实用的系统方案，并对该系统方案进行了详细地阐述和说明。最后，从整个系统的角度提出了详细的设计思路和实现方法。
根据招标文件要求及无线对讲系统信号覆盖建设的特点，我们认为系统应满足：
Ø 工作频段：我国无线电管理委员会分配给无线对讲系统的频段为VHF：136～174MHz和UHF：400～470MHz，本期无线对讲系统将根据当地无线电管理局审批的频率来实施。
Ø 通话质量要求：规定的集群通信话音质量五级评分标准的4级以上；
Ø 无线对讲覆盖区内可接通率：在无线对讲覆盖区内的99％位置，99％的时间移动手持对讲机可接入网络；
Ø 室内无线对讲覆盖的边缘场强：≥-85dBm，地下室及电梯≥-95dBm；
Ø 外泄电平（建筑物30 米外）：＜-105dBm；
Ø 覆盖区与周围各建筑内对讲机系统之间无互相干扰。
Ø 执照要求：按照信息产业部无线电管理局相关规定，申请及办理2本《中华人民共和国无线电台执照》。
Ø 建立的通信系统拥有4个独立的转发通话组，信道在全区覆盖的前提下，可任意切换频道。
在本规定中引用的标准和规范，是尚在通用的或新版本标准。所有提供设备的设计、制造、检验、测试、验收等标准均符合标准及国内相关行业现行的标准。这些标准规范包括但不限于：
l 《智能建筑设计标准》（GB/T50314-2006)
l 《电气装置安装工程施工及验收规范》(GB50198-1994)
l 《建筑电气工程施工质量验收规范》（GB50303-2002）
l 《智能建筑工程质量验收规范》（GB50339-2003）
l 微功率(短距离)无线电设备管理暂行规定（信息产业部 一九九八年五月）
l 进口无线电发射设备的管理规定(原无线电管理委员会、经济贸易委员会、对外贸易经济合作部、海关总署) （1966年1月1日起施行）
l 无线电管理办法（本办法自2006年12月1日起施行）
l 中华人民共和国无线电管理条例（国务院、中央军委 一九九三年九月发布）
l 无线电管理收费规定
l 无线电台执照管理规定（一九九九年五月十八日）
l 关于在设台审批时明确频率（二零零零年四月二十六日）
l 关于发布无线电新业务频率占用费（二零零一年三月二十二日）
l 工信部【2009】666号文件《关于150MHz,400MHz频段专用对讲机频率规划使用管理有关事宜的通知》；(注:模拟转数字化）（二零零九年十二月十二日）
l 项目工程技术规格书
l 1.3、设计原则
本系统设计具有较强的前瞻性，系统的网络平台、硬件平台、系统软件平台技术代表当今技术发展的方向，并经实践证明有很强的实用性，符合发展潮流，同时考虑到在未来若干年内发展的需要，技术上保证在相当长的一段时间内不落后。系统平台提供二次开发接口，可以保证该项技术可不断地更新并顺利升级以维持系统的先进性。
本系统技术方案和设备具有良好的互联、互操作能力及升级能力，能支持多种网络协议和多种软硬件平台，以兼容现有资源。系统设计遵循新的标准和行业标准，具有良好的开放性，以满足未来与其他部门的网络互通互联，信息共享的需要。
系统采用性能稳定可靠的主流设备，以保证系统的高质量和高稳定性，集成稳定且的技术及组件，以降低系统的不稳定因素，集成稳定且系统采用新的容错技术以提高可靠性，提供详尽的故障处理方案，以保证系统的快速恢复性，同时对关键数据采用冗余容错措施，保证系统数据不丢失和安全性。
系统采用符合具有发展潮流趋势的技术和设备，使系统有可靠性强，可扩展和可升级等特点，保证今后可迅速采用出现的新技术，同时为现存不同的设备提供接入和互连手段。
系统设计考虑整个系统的便利性、连贯性、操作的方便性，着眼于近期和长期目标的发展，选用先进的设备，进行性能组合，利用有限的投资构造性能的系统。
调度管理系统工作的特殊性对系统数据的保密性和安全性提出了更高的要求，特别是在当前网络互联，信息共享的时代，一点崩溃可能殃及全局，造成不可挽回的重大损失。因此，系统设计更加注重系统安全性，采用可信用网关及加密等方式，保证数据完备和网络安全等。
系统采用模块化设计的方法，系统结构易于扩充，以适应今后可能出现的更大任务负载，避免投资的重复和浪费，适应未来的扩容的需要。硬件平台具有可升级性，保证原有资源的利用。
系统设计中建立完善了维护体系，便于工作人员进行管理和维护。应用软件界面友好，安装、使用、维护应简单快捷。业务流程清晰，符合常规业务处理习惯。
二、 方案设计
根据预测试的场强数据及相关条例和规定，结合建设方的使用要求和我司过往的设计经验，本项目建议使用海能达PDT数字无线对讲系统应用我司研发的天馈分布系统来实现系统功能和信号覆盖。
无线对讲系统由数字中继台、合路平台、天馈分布系统和手持对讲机组成。

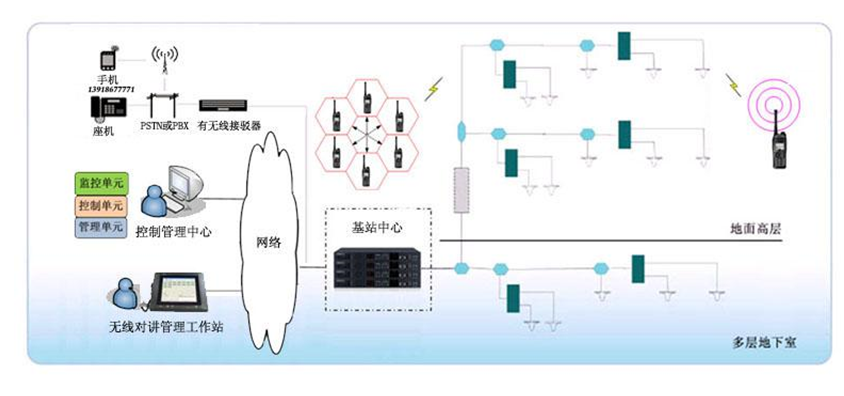

2.2、系统结构图
2.3.1、基站中心
本系统基站配置2台数字中继台，共4信道，按需求配成终端绑定业务信道。
Ø 基站功能介绍
基站由基站信道单元（数字中继台）、多信道合路单元、天馈分布系统单元等设备组成。信道单元提供空中接口与数字移动终端（手持台或车载台）连接，负责接收调度中心通过无线射频信号发来的调度控制信令与数据信息,通过空中网络接口对数字对讲机（或数字车载台）进行实际的调度,或者数字对讲机（或数字车载台）的实际调度控制信令与数据信息通过空中网络传输到基站。
Ø 基站各部分功能描述
基站将来自移动台的话音、数据、呼叫处理信令传送到控制中心，并接受控制中心的控制。另外，数字无线对讲系统的基站作为无线网关，提供DMR空中接口协议和数据网关接口协议之间的转换。基站由下列各模块组成：
n 数字中继台
n 多信道合路单元
n 天馈分布系统单元
a. 数字中继台

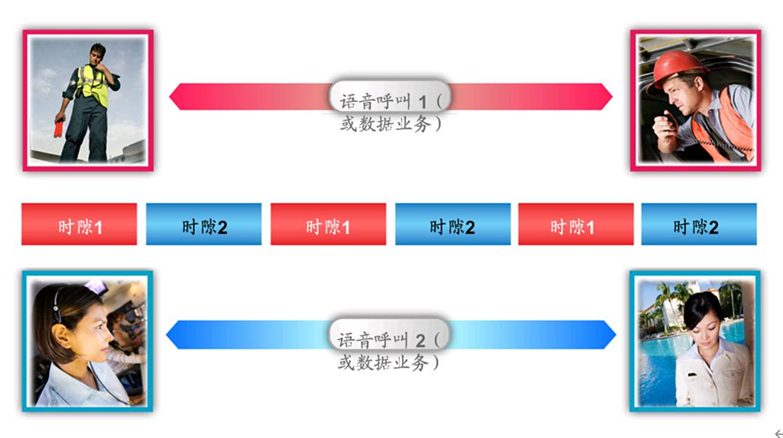

系统基站的收发信机为12.5KHz频率间隔，每个收发信机以TDMA方式分为2个时隙工作，即有2个逻辑信道。每个基站可支持8个收发信机（载频），容量为16个逻辑信道，每载频输出功率为50W（收发信机RF输出端）。
b. 天馈分布系统单元

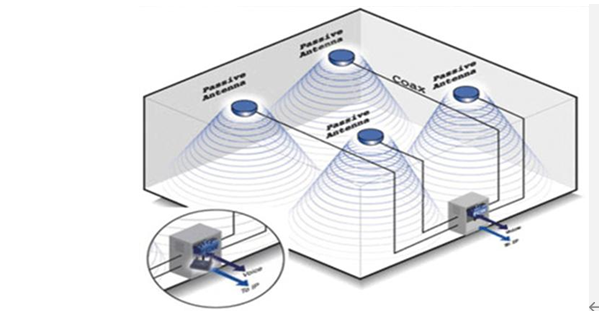

系统基站的天馈分布系统单元采用带通双工器将载波输出与输入信号进行滤波处理，以便通过同一副天线来接收与发射信号。天馈分布系统单元是系统重要的传输部分，就好比人体的神经系统一样，传递着每一个来自建筑内部的无线信号，通过合理的预设计，现场勘测，深化设计后，可以使作为网络末梢的室内天线做覆盖的范围环环相扣，由多个小区组成一个大的通信网。
天馈分布系统单元的天线布放虽简单但重要，是设计的关键点。我们遵循“小功率（每副天线口输出功率低于电磁防辐射规定的15dBm)，多天线”的原则，保证信号均匀覆盖整个目标建筑物。采用小功率的优点是信号易于控制，辐射小，对外干扰小；缺点是会提高整个室内覆盖系统的总造价，因此需要在布放原则和经济性之间寻找平衡点。由于室内传播环境的复杂性，所以进行天线布放前进行模拟测试。天线的布放与建筑物结构紧密相关，需要根据模拟测试效果选择天线布放位置，同时考虑不同楼层结构的差异性。
2.3.2、无线对讲管理工作站

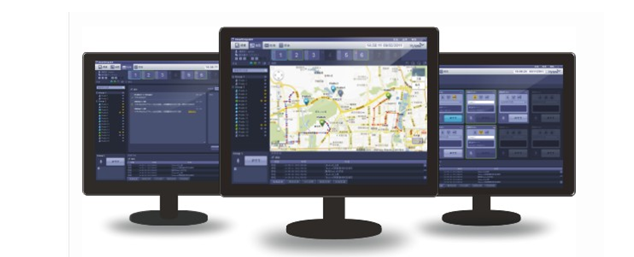

无线对讲管理工作站主要通过调度台的技术功能（语音、数据），实现调度中心对系统终端的日常和紧急业务调度管理。无线对讲管理工作站主要由调度台和调度软件两个部分组成。采用C/S架构，模块化设计，完全符合用户对于数字化对讲设备调度解决方案的部署需求。系统可按客户需求构建通信网络和指挥调度中心。
无线对讲管理工作站可以安装在无线网络覆盖范围内的任意区域，无线对讲管理工作站采用中文图形化操作界面，操作简便。无线对讲管理工作站由以下的硬件组成：
a) 带有语音编解码的无线对讲管理工作站计算机以及17英寸工业级显示器，操作系统为Windows XP。
b) 无线对讲管理工作站提供标准音频接口（如：手咪接口等）；
调度软件主要由注册模块、登陆模块，用户管理模块，调度模块，系统信息显示模块组成。
无线对讲管理工作站支持以下功能：
Ø 基本功能：组呼、单呼（私密呼叫）、收发短信息、远程监听、远程检查、呼叫提示、遥闭、激活、通话录音；
Ø 无线对讲管理工作站的操作界面和管理范围可以根据用户需要定制；
2.3.3、手持对讲机
数字对讲机设备实现与所属频点和信道内其他设备之间的语音、数据的通信功能。推荐选用海能达TD500数字对讲机, 本产品备有的无线电发射设备型号核准，设定在规范的3瓦功率内，可经过设备侧面的按键切换1～3瓦功率档，室内信号收发器的发射增益在15dBm范围内，符合对发射设备电磁干扰的指标，不会对人员及设备产生干扰及伤害，同时可有效的避免信号的泄漏。
方协商决定。
